Большие нагрузки: Связь

Следующая схема - это немного тест. То, что стало известно об использовании транзисторов в упражнении 3 для управления реле, сочетается. Реле - механический тумблер с электрическим управлением. Внутри маленькой пластиковой коробки расположен электромагнит, который, находясь под напряжением, заставляет переключатель двигаться (часто очень приятным звуковым щелчком).
Можно купить реле, размер которых варьируется от четверти размера того, что находится в комплекте, до таких больших, как холодильник, каждый из которых способен переключать определенное количество тока. Они очень веселые, потому что в них есть один из элементов физики.
В то время как весь кремний, с которым мы до сих пор играли, это забавно, иногда вы просто хотите подключить сотню коммутаторов, чтобы управлять чем-то прекрасным. Ретрансляторы дают тебе возможность мечтать об этом, а потом управлять им со своим Arduino. Сейчас мы используем сегодняшнюю технологию, чтобы оживить прошлое.

(Диод 1N4001 действует как диод flyback, другими словами, он здесь, чтобы исключить возврат к нулю или начальной точке после внезапного притока тока, когда ток внезапно уменьшается или подавляется).

КОМПОНЕНТЫ

Диод (1N4001).
Транзистор P2N2222AG (TO92).
Ретрансляция (SPDT).
LED 5 мм x 2 (например, желтый и красный).
Сопротивление 10 кОм (коричнево-черно-оранжевый).
Сопротивление 330 Ом (оранжево-оранжево-коричневый) x 2.
Соединительный провод.

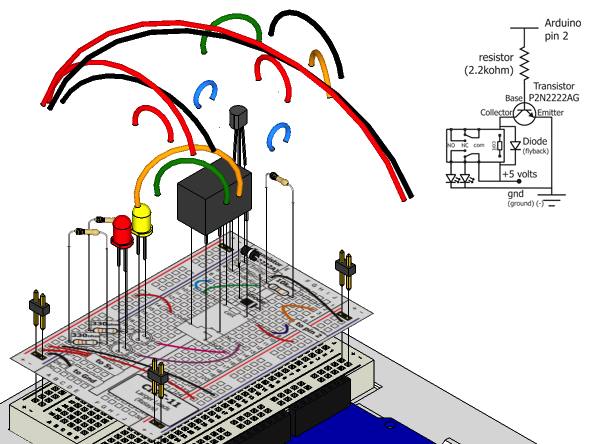

СХЕМА ЦЕПИ

Schéma du circuit

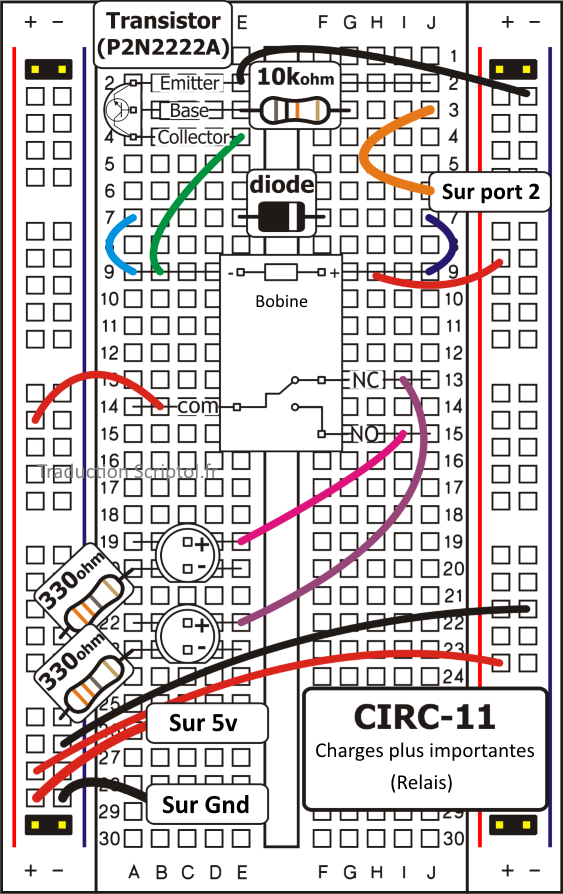

СБОРКА ЦЕПИ

Circuit simple avec relais

Видео сборки.

КОД

You can find this code in CIRC-11-code-relay.js

var j5 = require("johnny-five");

var myBoard = new j5.Board();
myBoard.on("ready", function() {
  var val = 0;
  var relay = new j5.Relay(2);
  this.loop(1000, function() {
    if (val ^= 1) {
      relay.on();
    } else {
      relay.on();
    }
  });
});

АВАРИЙНЫЙ РЕМОНТ

Нет звукового щелчка

Транзистор или катушечная часть на цепи работает плохо. Убедитесь, что транзистор вставлен правильно.

Все еще не работает

Включенное реле предназначено для сварки, а не для использования на пластине прототипирования. Тогда нужно хорошо нажать, чтобы убедиться, что он работает (и при случае может оторваться).

РАСШИРЕНИЕ КОДА

Посмотрите на мусор Back-EMF

Замените диод на светодиодный. Вы увидите, как она мигает каждый раз, когда она «презирает» пик напряжения катушки, когда она выключается.

Управление двигателем

В упражнении 3 мы управляли двигателем с помощью транзистора. Однако если ты хочешь управлять более крупным двигателем, то реле - хороший вариант. Для этого просто снимите красный светодиод, а вместо этого подключите двигатель (подумайте о том, чтобы обойти сопротивление 330 Ом).
